¡Hola! Como proveedor de criostat, a menudo me preguntan qué equipo se puede conectar a un criostato. Bueno, déjame desglosarte por ti.

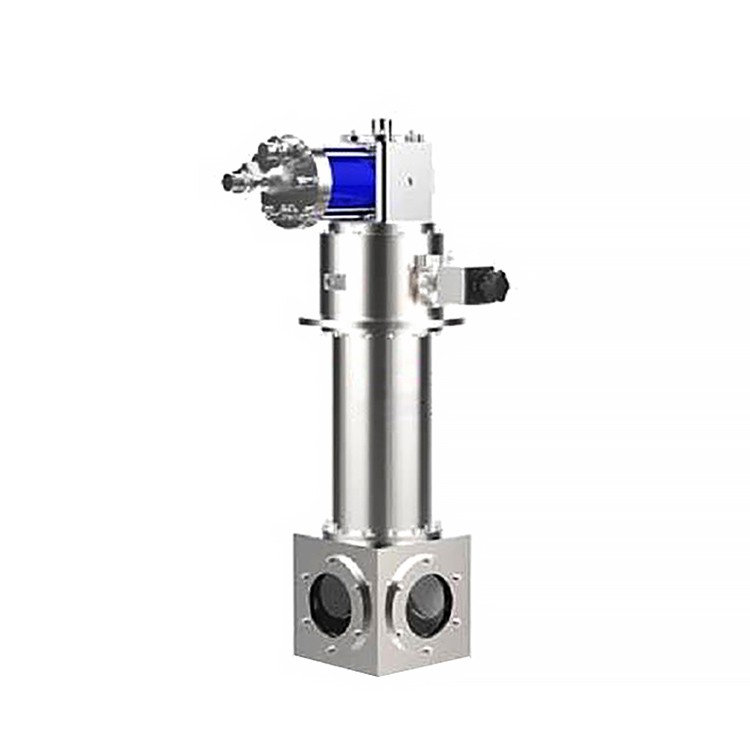

En primer lugar, ¿qué es un criostato? Básicamente es un dispositivo que mantiene un entorno de baja temperatura. Hay diferentes tipos de criostatos en nuestra gama de productos, como elCriostato de nitrógeno líquido eléctrico, elCriostato de ciclo cerrado - 4k 6.5k 10k 30k, y elAtmósfera tipo criostato de nitrógeno líquido. Cada tipo tiene sus propias características y aplicaciones, pero en general, todos comparten el objetivo común de mantener las cosas frías.
Sensores de temperatura
Una de las piezas de equipo más esenciales que puede conectar a un criostato es un sensor de temperatura. Necesitas saber exactamente lo frío que está dentro del criostato, ¿verdad? Los sensores de temperatura vienen en varios tipos, como termopares, detectores de temperatura de resistencia (RTD) y termistores.
Los termopares son bastante populares. Funcionan según el efecto Seebeck, lo que significa que cuando se unen dos metales diferentes en dos puntos y hay una diferencia de temperatura entre esos puntos, se genera un voltaje. Este voltaje se puede medir y convertirse en una lectura de temperatura. Son duros y pueden manejar una amplia gama de temperaturas, lo que los hace excelentes para aplicaciones de criostato.
Los RTD, por otro lado, cambian su resistencia eléctrica a medida que cambia la temperatura. Son conocidos por su alta precisión, especialmente en el rango de temperatura baja en el que operan los criostatos. También se usan termistores, y tienen una sensibilidad muy alta a los cambios de temperatura, pero su precisión podría ser un poco más limitada en comparación con las RTD.
Bombas de vacío
Las bombas de vacío son otra imprescindible: tener conexión para los criostatos. Muchos criostatos deben operar en un entorno de vacío para reducir la transferencia de calor. Cuando crea un vacío dentro del criostato, minimiza la cantidad de moléculas de gas que pueden transportar calor desde el exterior hasta el interior frío.
Existen diferentes tipos de bombas de vacío adecuadas para el uso del criostato. Las bombas de paletas rotativas son una opción común. Funcionan usando paletas rotativas para crear un vacío atrapando y expulsando el gas. Las bombas de difusión también se usan para lograr niveles más altos de vacío. Utilizan un chorro de vapor de alta velocidad para capturar moléculas de gas y bombearlas fuera del sistema. Las bombas turbo moleculares son otra opción, y son excelentes para obtener aspiradoras de calidad muy altas rápidamente.
Fuente de alimentación
Si su criostato tiene componentes eléctricos, como calentadores o bobinas magnéticas, necesitará una fuente de alimentación. La fuente de alimentación debe ser estable y capaz de proporcionar la cantidad correcta de energía al voltaje correcto. Por ejemplo, si tiene un calentador dentro del criostato para controlar la temperatura con precisión, una fuente de alimentación estable es crucial. De lo contrario, puede terminar con fluctuaciones de temperatura que pueden estropear sus experimentos o procesos.
Algunos criostatos también usan fuentes de alimentación de CC, especialmente cuando se trata de campos magnéticos. Las bobinas magnéticas en un criostato necesitan una corriente de CC consistente para generar un campo magnético estable. Los suministros de alimentación de CA también se pueden usar en algunos casos, dependiendo de los requisitos específicos del criostato y el equipo conectado.
Sistemas de adquisición de datos
Los sistemas de adquisición de datos son muy importantes cuando está utilizando un criostato. Desea recopilar y analizar todos los datos relacionados con la operación del criostato, como la temperatura, la presión y el consumo de energía. Estos sistemas generalmente consisten en sensores, convertidores digitales analógicos a, (ADC) y una interfaz de computadora.
Los sensores recopilan los datos físicos, los ADC convierten las señales analógicas de los sensores en señales digitales que una computadora puede entender, y luego el software de la computadora puede mostrar y analizar los datos. Esto le permite monitorear el rendimiento del criostato en el tiempo real y hacer los ajustes necesarios.
Equipo de manipulación de muestra
Si está utilizando el criostato para experimentos científicos, probablemente necesite conectar equipos de manipulación de muestras. Esto podría incluir cosas como soportes de muestra, etapas para mover la muestra y los dispositivos para girar o inclinar la muestra.
Los titulares de la muestra están diseñados para mantener la muestra de forma segura en la posición deseada dentro del criostato. Deben estar hechos de materiales que puedan resistir las bajas temperaturas y no introducir ningún calor o contaminantes no deseados. Las etapas para mover la muestra son útiles cuando desea escanear diferentes partes de la muestra o cambiar su posición en relación con otros componentes en el criostato.
Generadores de campo magnético
En algunas aplicaciones, es posible que deba generar un campo magnético dentro del criostato. Esto es común en áreas como la investigación de superconductividad y los experimentos relacionados con la resonancia magnética (MRI). Los generadores de campo magnético se pueden conectar al criostato.
Los electromagnets a menudo se usan para este propósito. Funcionan pasando una corriente eléctrica a través de una bobina de alambre, lo que crea un campo magnético. La resistencia del campo magnético se puede controlar ajustando la corriente. Los imanes superconductores son aún mejores en algunos casos porque pueden generar campos magnéticos muy fuertes con un consumo de energía muy bajo. Pero requieren un entorno criogénico para mantener su estado superconductor, que es donde el criostato es útil.
Controladores de flujo de gas
Si su criostato usa gases, como nitrógeno o helio, necesitará controladores de flujo de gas. Estos controladores le permiten regular la velocidad de flujo del gas dentro y fuera del criostato. Por ejemplo, en un criostato refrigerado por nitrógeno líquido, debe controlar el flujo de nitrógeno líquido para mantener la temperatura correcta.
Los controladores de flujo de gas funcionan usando válvulas para ajustar la apertura y el cierre del paso de gas. Se pueden establecer en un caudal específico, y algunos incluso se pueden programar para cambiar la velocidad de flujo con el tiempo de acuerdo con sus necesidades experimentales.
Unidades de control
Por último, pero no menos importante, una unidad de control es esencial para administrar todos los equipos conectados. La unidad de control actúa como el cerebro del sistema de criostato. Puede recibir datos de los sensores de temperatura, las bombas de vacío y otros dispositivos conectados, y luego enviar señales de control para ajustar el funcionamiento de estos dispositivos.
Por ejemplo, si la temperatura dentro del criostato se está volviendo demasiado alta, la unidad de control puede enviar una señal para aumentar el flujo de nitrógeno líquido o ajustar la potencia al calentador. También puede monitorear el nivel de vacío y controlar la bomba de vacío en consecuencia.
Por que todo importa
Conectar el equipo correcto a su criostato es crucial para su funcionamiento adecuado. Ya sea que esté realizando investigaciones científicas, semiconductores de fabricación o trabajando en otras aplicaciones de baja temperatura, tener un sistema de criostato bien conectado asegura que pueda lograr los resultados deseados. Puede controlar la temperatura con precisión, crear el entorno adecuado y recopilar datos precisos.
Si está en el mercado para un criostato o necesita consejos sobre qué equipo conectarse a su criostato existente, estamos aquí para ayudarlo. Tenemos una amplia gama de criostatos, incluido elCriostato de nitrógeno líquido eléctrico, elCriostato de ciclo cerrado - 4k 6.5k 10k 30k, y elAtmósfera tipo criostato de nitrógeno líquido. Nuestro equipo de expertos puede ayudarlo a elegir el equipo correcto y asegurarse de que todo esté conectado y funcione correctamente.
Entonces, si está interesado en aprender más o desea discutir sus necesidades específicas, no dude en comunicarse. Esperamos poder ayudarlo con sus requisitos de criostato.
Referencias
- "Ingeniería criogénica" de R. Barron
- "Manual de medición de temperatura"
- "Tecnología de vacío: una guía práctica"
