Bobina de Helmholtz sin momento magnético
Introducción
Las bobinas de Helmholtz sin momento magnético se instalan en una determinada estructura geométrica a través de varios grupos de bobinas, y el campo magnético externo de las bobinas decae rápidamente a través de un cierto número de vueltas y la dirección de la corriente de cada grupo de bobinas, lo que da como resultado un momento magnético cero de las bobinas. Las bobinas de Helmholtz sin momento magnético tienen ventajas sobresalientes: no producen interferencias magnéticas en entornos más allá de una cierta distancia durante el funcionamiento, lo que es de gran importancia para que varios sistemas funcionen simultáneamente; además, la bobina sin momento no magnetiza los materiales magnéticos cercanos, lo que evita errores adicionales en este sentido para la bobina de Helmholtz sin momento magnético
Cuando se utiliza junto con un cilindro de protección magnética, una bobina sin par puede generar un campo magnético estándar sin interferencias dentro del cilindro de protección para calibrar instrumentos y equipos. La bobina sin momento tiene ventajas sobresalientes: el momento magnético es básicamente cero y el campo magnético externo de la bobina decae rápidamente, lo que puede reducir de manera efectiva la interferencia mutua entre el campo magnético de reproducción y el dispositivo de protección magnética, y mejorar la linealidad del campo magnético de reproducción de la bobina en el cilindro de protección magnética y la sala de protección magnética.
Casos de referencia
|
Modelo |
Parámetros |

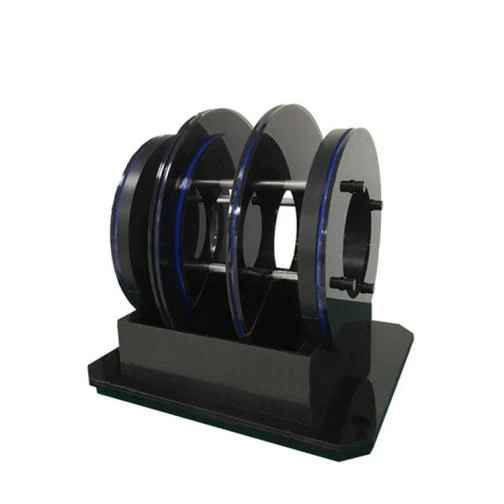

Imagen de referencia |
|
DXWJ10-1 |
8 anillos - bobina sin momento magnético Dimensiones: diámetro 192 mm, longitud 160 mm, campo magnético central 1Gs. 100 mm de largo en el eje, la uniformidad es del 5,5%, 80 mm de largo en el eje, la uniformidad es del 1,1%, 60mm de largo en el eje, la uniformidad es del 0,11%. |
|
|
DXWJ20-2 |
8 anillos - bobina sin momento magnético Dimensiones: diámetro 646 mm, longitud 532 mm, campo magnético central 2Gs. 100 mm de largo en el eje, la uniformidad es del 0,011 %, 200 mm de largo en el eje, la uniformidad es del 0,092%, 300mm de largo en el eje, la uniformidad es del 2,3%. |
|
