Electroimán multipolar DXDJ 1. Configuración multipolar flexible: ofrece una variedad de opciones de configuración, incluidos diseños de cuatro, cinco, seis y ocho polos. 2. Amplia gama de aplicaciones: adecuado para tareas como magnetización de anillo magnético multipolar, generación de campo magnético de gradiente radial y guía de campo magnético giratorio.
Envíeconsulta
Descripción
Introducción del producto
Los electroimanes multipolares de la serie DXDJ son en su mayoría electroimanes de cuatro polos, pero también hay de cinco, seis, ocho polos y otras aplicaciones multipolares. Se utilizan principalmente en magnetización de anillos magnéticos multipolares, campos magnéticos de gradiente radial, guía de campos magnéticos giratorios y otras aplicaciones, y están diseñados y fabricados de acuerdo con los requisitos del usuario.
Vitrina de casos
No.
Parámetros técnicos principales
Imagen del producto
1
Diámetro del polo 30 mm, superficie del polo 15 mm, entrehierro 20 mm, campo magnético 0,15 T, el ángulo incluido entre la luz incidente y la luz reflejada es 90; El imán está equipado con dos fuentes de alimentación de 8A50V y la resistencia de cada grupo de bobinados es de 3 Ω;
2

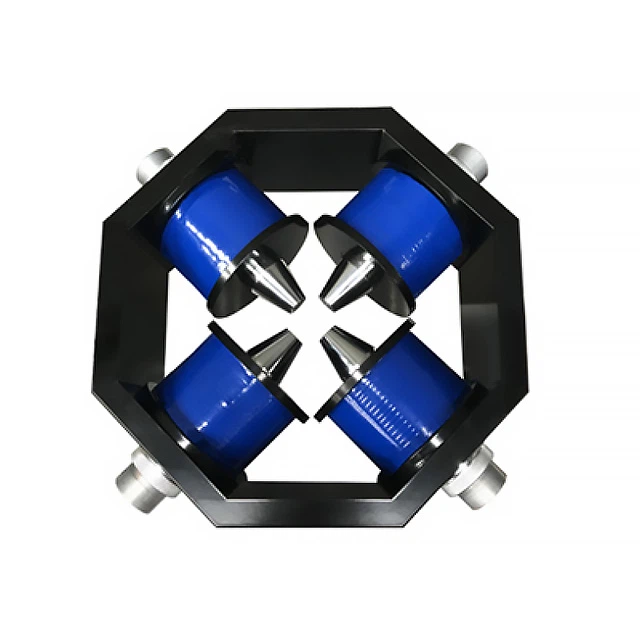

El modelo del electroimán es CG-5004, el electroimán es una estructura cuadrupolo, el yugo es octogonal, el entrehierro es ajustable, el diámetro del polo es de 50 mm, el diámetro del polo magnético es de 25 mm y los cuadrupolos están en el mismo plano; se puede colocar horizontalmente o en un ángulo de 45- grados. El electroimán está equipado con cuatro cabezales polares; dos de los cabezales polares están perforados con orificios pasantes de 5 mm. Cuando el espacio de aire es de 25 mm, el campo magnético central unidimensional Hmax es mayor o igual a 0.25T; El electroimán adopta un sistema de enfriamiento natural. Puede funcionar de forma continua durante 30 minutos en un entorno de campo magnético de 0,25 T y el aumento de temperatura del paquete de cables es inferior a 60 grados. El electroimán tiene una potencia de paquete de un solo cable de 150 W, un paquete de dos cables conectados en serie de 300 W, una potencia total de 300 W * 2 y tomas de cuatro polos; Peso: 90Kg;
3
Diámetro del polo Φ32 mm, diámetro de la superficie del polo Φ32 m, espaciado del paquete de cables 80 mm, entrehierro cuadrupolo ajustable, rango ajustable 40-80 mm; Se utilizan cuatro polos en serie, corriente 1 A, campo magnético en la superficie del polo magnético 300 Gs.
4
Magnetización radial cuadrupolo, la dirección del campo magnético es relativa a NN, la SS es relativa, el cabezal del polo de trabajo se puede reemplazar; El espacio entre el paquete de cables es más de 300 mm, el diámetro del polo es de 130 mm y la distancia ajustable del cabezal monopolar no es inferior a 75 mm; Cuando el espacio de aire es de 40 mm, el campo magnético Hmax en la superficie del cabezal del polo es mayor o igual a 0.5T; Refrigeración por agua.
5
Electroimán de cinco polos, utilizado bajo el microscopio para generar un campo magnético tridimensional, el volumen es de 150 mm, la altura no es más de 60 mm, el campo magnético por dimensión es de 300 Gs y el uso a corto plazo puede alcanzar los 1000 Gs.
6
Electroimán hueco de cuatro polos, con cuatro cabezales de polos ajustables y tornillos extendidos que se pueden fijar en el dispositivo opcional. El diseño en el medio es propicio para experimentos que requieren un espacio operativo más amplio.
Preguntas más frecuentes
P: ¿Qué es la EM multipolar?
R: Los electroimanes multipolares se diferencian de los electroimanes tradicionales en su estructura bipolar, utilizando múltiples polos magnéticos para generar un campo magnético vectorial controlable.
P: ¿Cuál es la ventaja del EM multipolar?
R: En comparación con los electroimanes tradicionales, los electroimanes multietapa pueden personalizar la cantidad y el ángulo de las cabezas polares y son superiores a otros electroimanes en aplicaciones como la magnetización de anillo magnético multipolar, el campo magnético de gradiente radial y la guía magnética de campo magnético giratorio.
P: ¿Qué aspectos se deben tener en cuenta en la instalación y el mantenimiento de un EM multipolar? ¿Cómo utilizarlo y mantenerlo correctamente?
A: La instalación y el mantenimiento de electroimanes multipolares requieren la atención de algunas cuestiones importantes. En primer lugar, al instalar un electroimán multipolar, es necesario asegurarse de que su posición y dirección de instalación cumplan con los requisitos de diseño para garantizar su funcionamiento normal. En términos de mantenimiento, verifique periódicamente las conexiones eléctricas y el estado del aislamiento del electroimán para garantizar su funcionamiento normal. Además, es necesario limpiar periódicamente la superficie del electroimán para evitar que el polvo y los residuos afecten su rendimiento. En el caso de los electroimanes multipolares de gran tamaño, también es necesaria la lubricación regular y la inspección del desgaste de los componentes mecánicos para garantizar su funcionamiento estable a largo plazo. Durante el uso, se debe evitar la sobrecarga y el sobrecalentamiento para evitar afectar la vida útil y el rendimiento del electroimán.
P: ¿Cuál es el proceso de selección y personalización de los EM multipolares? ¿Qué factores se deben tener en cuenta?
R: Los electroimanes multipolares suelen ser electroimanes totalmente personalizados, los parámetros personalizables son los siguientes: Cantidad de cabezas de poste Entrehierro Intensidad del campo magnético Tiempo de trabajo Diámetro de la cabeza del poste Uniformidad Área uniforme Después de conocer estos parámetros, el equipo de DEXINMAG proporcionará planos, dibujos y cotizaciones específicos dentro de las 24 horas.
