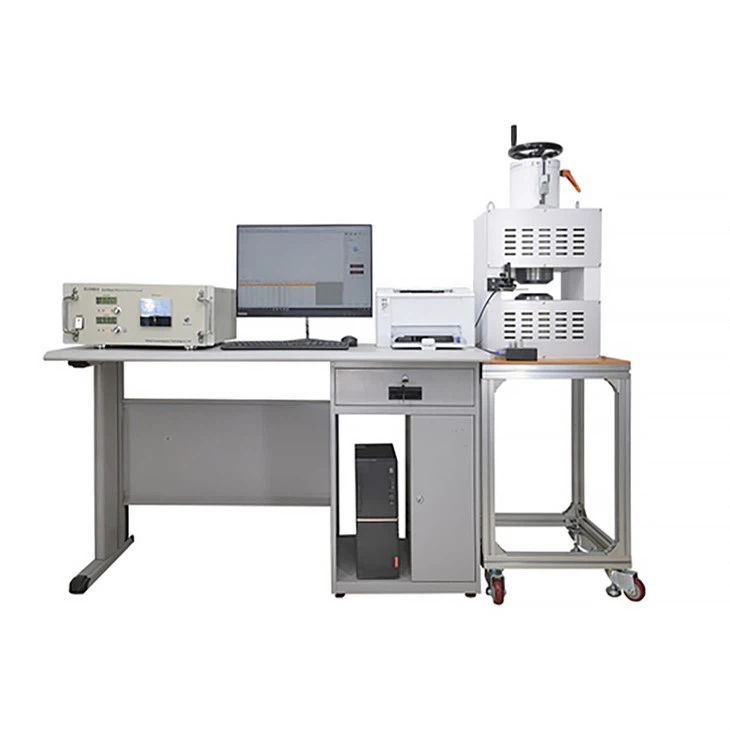

Sistema de prueba de gráficos de histéresis de BH Tracer - Solución de medición de propiedad magnética

ElSistema de prueba de gráficos de histéresis de BH Tracer(Serie DX -2012 H) es un instrumento de prueba magnética de ingeniería de precisión que se utiliza para evaluar el espectro completo de propiedades magnéticas en imanes permanentes comoNdfeb, Smco, Ferrito, yAlnico. Diseñado para laboratorios avanzados de I + D, plantas de fabricación e instituciones académicas, este sistema ofrece mediciones rápidas y confiables de curvas de histéresis, magnetización, densidad de flujo, desmagnetización y más.

Introducción al producto

El sistema de medición de material magnético permanente DX -2012 H es un instrumento altamente avanzado y sofisticado que se usa ampliamente en una variedad de industrias y aplicaciones. El sistema está diseñado para detectar y medir con precisión las propiedades magnéticas de varios materiales de imán permanentes, incluidos ferrita, neodimio-hierro (NDFEB), cobalto de samario (SMCO) y Alnico.

La función principal del sistema DX -2012 H es realizar un rango de pruebas y mediciones en materiales de imán permanente, incluida la medición de la curva de magnetización, la medición de la bucle de histéresis magnética, la medición de la densidad de flujo magnético, la medición de la distribución del campo magnético, la medición de la curva de la demagnetización y más. El sistema está equipado con sensores altamente sensibles y algoritmos avanzados de procesamiento de datos que son capaces de proporcionar resultados precisos y confiables incluso en entornos de prueba desafiantes.

El sistema DX -2012 H se usa ampliamente en una variedad de industrias, incluidas las industrias automotrices, aeroespaciales, de defensa y electrónica, así como en institutos de investigación y universidades. Algunas de las aplicaciones comunes del sistema incluyen control y garantía de calidad, desarrollo de materiales, diseño y modelado magnético, pruebas de dispositivos magnéticos y análisis de fallas.

El sistema DX -2012 H es altamente versátil y personalizable, y se puede adaptar para satisfacer los requisitos y necesidades específicas de diferentes industrias y aplicaciones. El sistema es fácil de operar y puede ser utilizado por usuarios novatos y experimentados

con entrenamiento mínimo. También tiene una interfaz fácil de usar que permite a los usuarios acceder y analizar fácilmente los resultados de las pruebas.

En conclusión, el sistema de medición de material magnético DX -2012 H es una herramienta esencial para cualquier persona que trabaje con materiales de imán permanente. Sus características y capacidades avanzadas lo convierten en una opción ideal para una variedad de aplicaciones, y su precisión y confiabilidad son insuperables. Con su interfaz fácil de usar y opciones personalizables, el DX -2012 H es un instrumento que indudablemente mejorará la calidad y la eficiencia de cualquier proceso de prueba de material magnet permanente.

Especificación

Artículo	Parámetros
Electroimán	DXT130	Diámetro de la cabeza: 130 mm Espacio de cabeza: 0 ~ 50 mm (ajustable continuo) Campo magnético máximo: 1.5t (espacio para la cabeza de 10 mm, corriente de bobina 20a)
	DXT -150	Diámetro de la cabeza: 150 mm encogido a 80 mm Espacio de cabeza: 0 ~ 50 mm (ajustable continuo) Campo magnético máximo: 2.4t (espacio para la cabeza de 10 mm, corriente de bobina 30a)
	DXT -200	Diámetro de la cabeza: 200 mm encogido a 120 mm Espacio de cabeza: 0 ~ 50 mm (ajustable continuo) Campo magnético máximo: 2.4t (espacio para la cabeza de 10 mm, corriente de bobina 40A)
	DXT -250	Diámetro de la cabeza: 250 mm encogido a 150 mm Espacio de cabeza: 0 ~ 50 mm (ajustable continuo) Campo magnético máximo: 2.7t (espacio para la cabeza de 10 mm, corriente de bobina 80a)
Potencia de prueba	Voltaje de salida: 0 100 V Corriente de salida: ± 20a (valor máximo) Estabilidad: superior a 0. 05% Estabilidad: superior a 0. 05%
DX -210 B FluxMeter	Rango: 2.5, 5, 10, 20MWB Precisión de rango completo: 0. 5% Cambio cero: 2 µWB /30 segundos (2.5MWB)
DX -210 H magnetómetro	Rango: 0. 5, 1, 1.5, 3t Precisión de rango completo: 0. 5% No linealidad: ± 0. 2% (corrección de software)
PC6616 A/DD/A	Conversión de A/D: 16 bits, 16 canales Tiempo de conversión: <10 µs Precisión de conversión: 0. 02% (rango completo) D/A Conversión: 12 bits, 2 canales Precisión de conversión: 0. 1% (rango completo)

2.1 Configuración

2.2 Modelos para referencia

Número de serie	Modelo de producto	DX -2012 H130	DX -2012 H150	DX -2012 H200	DX -2012 H250
1	Modelo de electroimán	DXT130	DXT150	DXT200	DXT250
2	Fuente de alimentación de prueba	2kw	3kw	4kw	8kw
3	Configuración de FluxMeter	Un dx -210 b		Dos dx -210 b
4	Magnetómetro	Dx -210 H
5	Tarjeta de adquisición de datos	PC6616
6	Software de medición	Funciones parciales hmtest	Hmtest todas las funciones
7	Computadora	Dimensión Dell E -520 n computadora
8	Espécimen estándar	Una muestra estándar de Alnico
9	Bobina fija	Una bobina b	Una bobina j	J Coil + H Coil	J Coil + H Coil
10	Categoría de muestra de muestra	Alnico Ferrito	Alnico Ferrito Ndfeb	Alnico Ferrito Ndfeb Smco	Alnico Ferrito Ndfeb Smco
11	Tamaño de la muestra (con la muestra redonda como ejemplo)	Diámetro 3 ~ 100 mm Espesor 3 ~ 50 mm < 130 - 1.2H	General Permanente Magnético: 3 ~ 60 mm H3 ~ 50 mm Tierra rara Magnética permanente: 5 ~ 20 mm H5 ~ 15 mm	General Permanente Magnético: 3 ~ 90 mm H3 ~ 50 mm Tierra rara Magnética permanente: 5 ~ 30 mm H5 ~ 20 mm	General Permanente Magnético: 3 ~ 120 mm H3 ~ 50 mm Tierra rara Magnética permanente: 5 ~ 50 mm H5 ~ 30 mm

2.3 Accesorios opcionales

Número de serie	Nombre de las opciones	Descripción funcional	Observación
1	B bobina	Medición directa en la densidad de inducción magnética de muestra, devanado innecesario	Personalizado y adaptable a la medición del material general de la magnate permanente
2	J bobina	Medición directa en muestra de polarización magnética, devanado innecesario	Personalizado y adaptable a la medición de todos los materiales de magnate permanente
3	Cabeza común	Trabajar con un electroimán para generar un campo magnético uniforme	Configuración estándar DCT130, otros modelos opcionales
4	Cabeza de bocina	Generar un campo magnético uniforme más grande	Todos los modelos de electromagnet opcional
5	Cabeza de contracción	Se aplica para mejorar el campo magnético máximo de un electroimán	DCT130 Opcional, otros modelos con configuración estándar
6	Cabeza de cobalto de hierro	Puede mejorar el campo magnético máximo para aproximadamente 0. 3t	Solo DCT200 y DCT250 opcional
7	Cabeza de calor	Esto se aplica a la medición de propiedades de alta temperatura del material de la imán permanente	Todos los modelos de electromagnet opcional

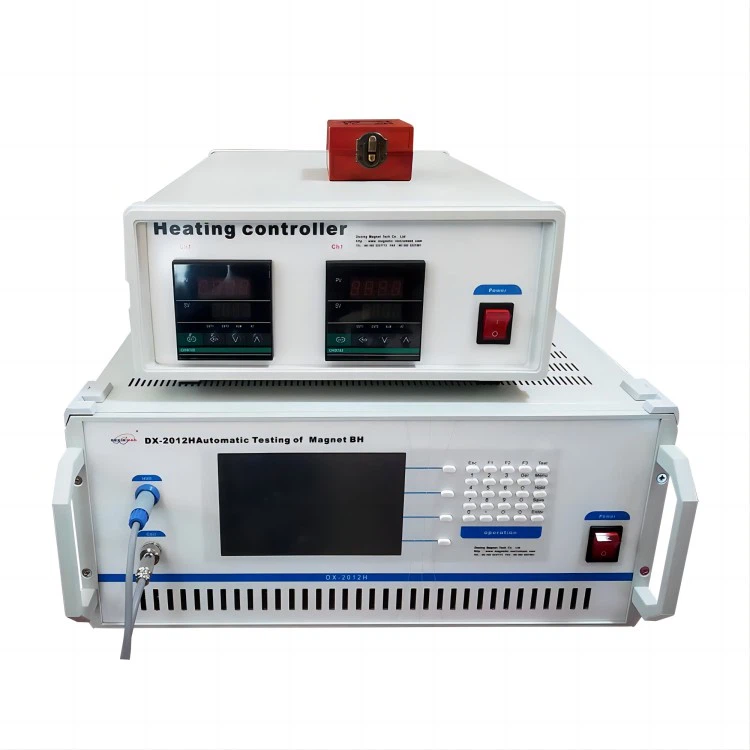

8	TCS -200 Controlador de temperatura	Se aplica a la temperatura de control de la cabeza de calor, rango de control: 50 ~ 250 grados	Opcional, puede coincidir con varios cabezales de calor
9	Plantilla de baldosas	Esto se aplica a medir zapato magnético	Piezas opcionales, personalizar de acuerdo con el tamaño de la zapata magnética, para que coincida con el electroimán con el tamaño correspondiente

Características del producto y aplicación

● Sistema operativo: Gane XP/7/8/10 Sistema operativo chino o inglés;

● Pantalla de idioma: soporte de pantalla bilingüe china o inglesa;

● Características operativas:

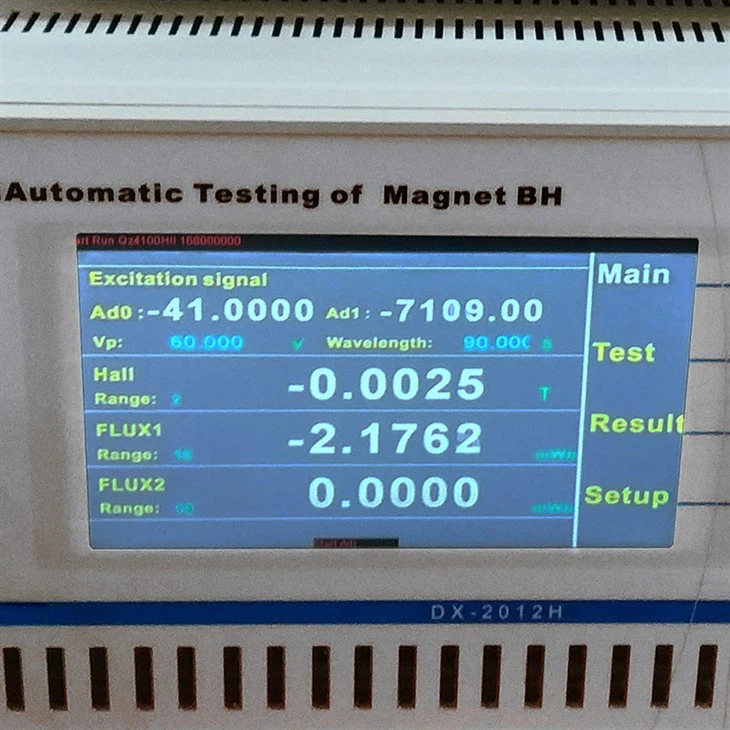

(1) La curva de forma de onda de prueba se muestra en tiempo real durante la medición, y la medición se puede detener en cualquier momento;

(2) el software puede mostrar hasta 4 curvas de medición al mismo tiempo y comparar las diferencias en diferentes condiciones de manera más intuitiva;

(3) el software tiene coeficientes de temperatura incorporados de varios materiales, que pueden proporcionar una referencia de datos para la corrección de temperatura;

(4) El ciclo de medición es 30-120 segundos (dependiendo del tipo de muestra y la competencia del operador);

● Características de almacenamiento:

(1) Los resultados de la medición se guardan automáticamente (guardados por número de prueba o se guardan por intervención manual)

(2) el número de muestra, el tamaño, los parámetros y otros datos se pueden guardar automáticamente para reducir los errores manuales;

(3) el software tiene una función de vista previa de impresión, y también puede imprimir directamente los resultados de la medición y las curvas de prueba;

(4) Los resultados de la medición y las curvas de prueba se pueden generar en formatos gráficos como BMP, y también se pueden exportar a la forma de la tabla de datos, y se puede utilizar para el procesamiento estadístico por software como Excel;
