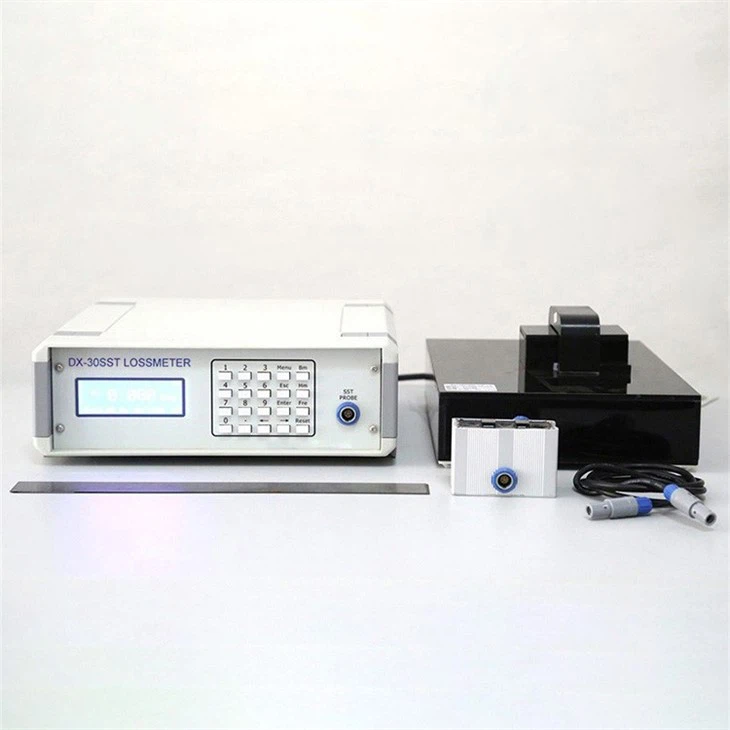

El probador de pérdida de núcleo DX-30SST es un dispositivo de alto rendimiento que mide las características de láminas de acero al silicio orientadas y no orientadas. Adopta tecnología avanzada de microcomputadora de un solo chip y tecnología electrónica analógica y proporciona soporte de datos confiable para el control de calidad y seguimiento de calidad de láminas de acero al silicio midiendo con precisión la pérdida total específica de masa Ps y la fuerza de inducción magnética Bm.
Características de diseño
Diseño de medidor de permeabilidad pequeña: el probador de pérdida de núcleo de hierro tipo DX-30SST adopta un diseño de medidor de permeabilidad pequeña 30SST a través de la trazabilidad del valor de transmisión a la muestra del anillo para garantizar la precisión y confiabilidad de los resultados de la medición.
Determinación efectiva de la longitud del circuito magnético: el probador puede determinar con precisión la longitud efectiva del circuito magnético y completar la compensación del flujo de aire para lograr la medición directa de una sola muestra.
Núcleo de lámina de acero al silicio de bajas pérdidas: el circuito magnético del medidor de permeabilidad utiliza un núcleo de lámina de acero al silicio de bajas pérdidas para garantizar la estabilidad y precisión de la medición.
Normas técnicas y diseño de circuitos.
Cumplir con los estándares industriales chinos: el diseño del circuito de hardware sigue estrictamente los estándares industriales chinos (GB/{0}}) para garantizar la calidad y el rendimiento del producto.
Tecnología de compensación y muestreo en tiempo real: a través del muestreo en tiempo real, el voltaje inducido secundario V y la corriente de excitación primaria I se compensan, de modo que el aire puede alcanzar 1,0mV o menos, mejorando la precisión de la medición.
Tecnología de retroalimentación de onda: el probador adopta tecnología de retroalimentación de onda para garantizar la forma de onda sinusoidal del flujo magnético y hacer que los datos de medición sean más precisos y confiables.
Introducción a la función
Medición precisa: puede medir con precisión el permeámetro de circuito cerrado de acero al silicio orientado y no orientado para satisfacer las necesidades de medición de diferentes tipos de láminas de acero al silicio.
Medición de pérdidas: La medición de pérdidas del medidor de permeabilidad de circuito abierto del estator integral P1.5/50 puede ser de circuito cerrado o de circuito abierto, bloqueando la inducción magnética Bm o la fuerza de excitación Hm después de una medición precisa.
Compensación de flujo cero: el permeámetro de circuito cerrado realiza una compensación de flujo cero, elimina eficazmente la interferencia externa y mejora la estabilidad y precisión de la medición.
Continuidad del cuadrado estándar: El micro cuadrado continúa el cuadrado estándar, asegurando la continuidad y consistencia de la medición.
Fácil de operar: opere directamente en el panel, una máquina puede completar la prueba del valor establecido, que es una operación simple y conveniente.
Conexión de datos y soporte de software: la interfaz RS232 se puede conectar a la PC y el software de prueba puede medir fácilmente el bucle de histéresis BH, la curva de permeabilidad uH, la pérdida de Ps-B y otros datos, lo que proporciona soporte de datos integral para el análisis de rendimiento. de chapa de acero al silicio.
Técnico:
Voltaje de entrada: 220V±20V/0,5A, 50Hz
Voltaje de salida: 15V/1,5A (50/60Hz)
Rango de ajuste de inducción magnética de saturación Bm: 500mT~1900mT
Rango de ajuste de la fuerza magnética de excitación Hm: 100A/m~10000A/m
Precisión de Ps: 2,0%, precisión de Bm: 2,0%
Opciones:
El probador de pérdidas de chapa de acero al silicio DX-30SST se puede combinar con diferentes herramientas de excitación según la prueba real.
Permeámetro de circuito abierto: adecuado para la prueba monolítica en el estator de silicio terminado. Puede realizar pruebas directamente en P1.5/50, con una precisión del 5,0%.
Permeámetro de circuito cerrado: adecuado para medir con precisión la longitud del estator de silicio monolítico es superior a 150 mm y el ancho entre 20 mm y 30 mm.
DX-30Software de prueba SST: realice la medición del bucle de histéresis, curva de desmagnetización, Ps, Bm, Br, Hc,ua, δ, etc.
Entregar, enviar y servir
En un entorno de mercado lleno de crisis, brindar excelentes servicios de cadena de suministro es fundamental para cultivar y mantener la confianza de clientes valiosos. Nuestro enfoque se basa en una filosofía centrada en el cliente y llevamos a cabo evaluaciones rigurosas de diversos modos de transporte, incluidos el marítimo, el aéreo, el terrestre y más. Esto garantiza que podamos proporcionar soluciones logísticas personalizadas de acuerdo con los requisitos específicos de nuestros clientes. Estamos comprometidos a superar las expectativas de nuestros clientes garantizando la entrega oportuna, segura y precisa de cada envío para garantizar su llegada segura a su destino previsto.
Preguntas más frecuentes
Pregunta 1: ¿Cómo distingue el Core Loss Tester entre diferentes materiales ferromagnéticos?
Respuesta: Un probador de pérdida de núcleo generalmente distingue diferentes tipos de materiales ferromagnéticos midiendo y analizando la curva de magnetización y el valor de pérdida de hierro del material ferromagnético en el campo magnético de CA. Los diferentes tipos de materiales ferromagnéticos tienen diferentes características de magnetización y de pérdida de hierro. Comparando y analizando estas características, se puede identificar con precisión el tipo de materiales.
Pregunta 2: ¿Cómo puede un probador de pérdida de núcleo evitar daños a los equipos eléctricos durante las pruebas?
Respuesta: Seleccione las condiciones de prueba correctas: De acuerdo con las especificaciones y requisitos del equipo eléctrico, seleccione las condiciones de voltaje, corriente y frecuencia de prueba correctas para evitar exceder el rango de rodamiento del equipo.
Conecte la línea de prueba correctamente: asegúrese de que la línea de prueba esté conectada correcta y firmemente para evitar fallas como cortocircuitos y circuitos abiertos.
Supervise el proceso de prueba: durante el proceso de prueba, debe prestar mucha atención al funcionamiento del equipo eléctrico y al cambio de los datos de la prueba, y descubrir y manejar la situación anormal a tiempo.
Establezca el tiempo de prueba de manera razonable: evite pruebas continuas prolongadas para reducir la pérdida y el daño al equipo eléctrico.
Pregunta 3: ¿A qué desafíos se enfrenta Core Loss Tester al medir la pérdida de hierro con una alta intensidad de campo magnético?
Respuesta: Efecto térmico: a alta intensidad del campo magnético, los materiales ferromagnéticos generarán más calor, lo que puede causar que la temperatura de la muestra de prueba y del instrumento de prueba aumente, afectando así la precisión de los resultados de la medición. Por tanto, es necesario tomar medidas adecuadas de disipación del calor.
Saturación magnética: cuando la intensidad del campo magnético alcanza un cierto grado, el material ferromagnético puede experimentar un fenómeno de saturación magnética, es decir, su intensidad de magnetización ya no aumenta significativamente con el aumento de la intensidad del campo magnético. Esto puede afectar la medición de la pérdida de hierro, ya que la pérdida de hierro a menudo se asocia con cambios en la magnetización.
Interferencia electromagnética: con una intensidad de campo magnético alta, la interferencia electromagnética en el entorno de prueba puede aumentar, interfiriendo con los resultados de la medición. Por lo tanto, se deben tomar medidas adecuadas de blindaje y filtrado para reducir el impacto de las interferencias electromagnéticas.
