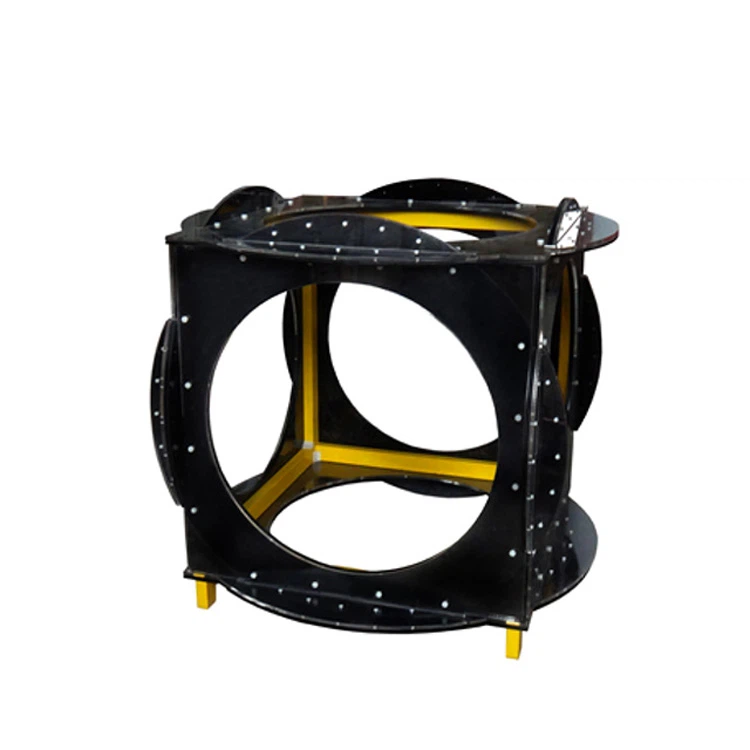

Bobinas de campo magnético de gradiente

Nuestra bobina de campo magnético de gradiente es una herramienta innovadora que produce un campo magnético lineal en el espacio. Esta característica permite un control y una manipulación precisos de los campos magnéticos en diversas aplicaciones.

Nuestra bobina de campo magnético de gradiente, que utiliza tecnología y materiales avanzados, está diseñada para producir un campo magnético uniforme en una dirección lineal, sin interferencias ni distorsiones. Esto la hace ideal para una variedad de aplicaciones, desde imágenes médicas y diagnósticos hasta investigación científica y fabricación industrial.

Una de las principales ventajas de nuestra bobina de campo magnético de gradiente es su capacidad de proporcionar resultados muy precisos y consistentes en una variedad de entornos experimentales. Esto se debe a su diseño y construcción únicos, que garantizan que el campo magnético producido sea muy estable y predecible.

Además, nuestra bobina de campo magnético de gradiente también es muy eficiente y rentable, lo que la convierte en una opción atractiva para una amplia gama de aplicaciones. Con sus capacidades avanzadas y su rendimiento superior, no sorprende que nuestra bobina de campo magnético de gradiente sea ampliamente reconocida como una de las herramientas líderes en la industria.

En nuestra empresa, nos enorgullecemos de ofrecer herramientas y tecnologías de vanguardia a nuestros clientes, y nuestra bobina de campo magnético de gradiente no es una excepción. Ya sea un investigador médico, un fabricante industrial o un investigador científico, nuestra bobina de campo magnético de gradiente seguramente le brindará la precisión, exactitud y confiabilidad que necesita para lograr sus objetivos.

Mediante el uso de bobinas de campo magnético de gradiente, se puede generar un campo magnético lineal espacial (dirección del campo magnético estático) y se puede agregar información de posición a la señal obtenida de la resonancia magnética. También conocidas como bobinas de gradiente. En la resonancia magnética clínica, generalmente se las denomina bobina de gradiente, pero antes de la aparición de la resonancia magnética clínica, la bobina que genera un campo magnético de gradiente se denominaba bobina de gradiente. En la espectroscopia de resonancia magnética nuclear (RMN), se utiliza un campo magnético de gradiente para la separación espectral utilizando coeficientes de difusión molecular como DOSY.

2.1 Pares de bobinas Maxwell

La estructura de la bobina de Maxwell de campo de gradiente es muy similar a las tres bobinas anteriores, pero se elimina la bobina central y quedan solo las dos bobinas más pequeñas. Si las corrientes de dos bobinas son opuestas, el campo en el centro de las dos bobinas es un campo magnético de gradiente uniforme. Maxwell describió que el uso de una estructura de dos bobinas puede generar una fuerza uniforme en pruebas a pequeña escala. Este tipo de bobina de Maxwell es similar a una bobina de Helmholtz, con la diferencia de que la distancia entre las bobinas aumenta desde el radio de la bobina R hasta √3.R y la corriente opuesta.

2.2 Bobinas Golay

Las bobinas de tipo Golay son bobinas de campo magnético de gradiente cilíndrico bien conocidas en las direcciones X e Y. Como se muestra en la figura, la bobina está compuesta por cuatro corrientes en forma de silla de montar. Debido a que fue propuesta por Golay y Marcel, se llama bobina de Golay, bobina de tipo Golay. Las bobinas de tipo Gray, aunque tienen una forma simple como las bobinas de cuatro cables paralelos, exhiben una alta linealidad. Sin embargo, debido a su gran longitud de bobina e inductancia, actualmente rara vez se utilizan.

Este tipo de bobina de campo magnético de gradiente cilíndrico se utiliza principalmente en resonancias magnéticas de tipo túnel, como la resonancia magnética con imán superconductor (muchas resonancias magnéticas clínicas corresponden a esta).

2.2 Otras bobinas de campo magnético de gradiente

Algunas de las bobinas de campo magnético de gradiente que se muestran arriba son bobinas clásicas, y en muchos dispositivos de resonancia magnética se utilizan bobinas con formas más complejas. Esto se debe a que existen diversas solicitudes según la aplicación.

Por ejemplo, en estas bobinas clásicas, cuando el espacio entre las bobinas es estrecho, la región del campo magnético lineal disminuye correspondientemente. Por lo tanto, al utilizar varios métodos X para diseñar bobinas de campo magnético de gradiente más avanzadas, se puede generar una amplia región de campo magnético lineal entre bobinas estrechas. En la actualidad, las bobinas de campo magnético de gradiente se diseñan utilizando métodos de campo magnético objetivo, métodos de elementos finitos, algoritmos evolutivos y otros métodos.
