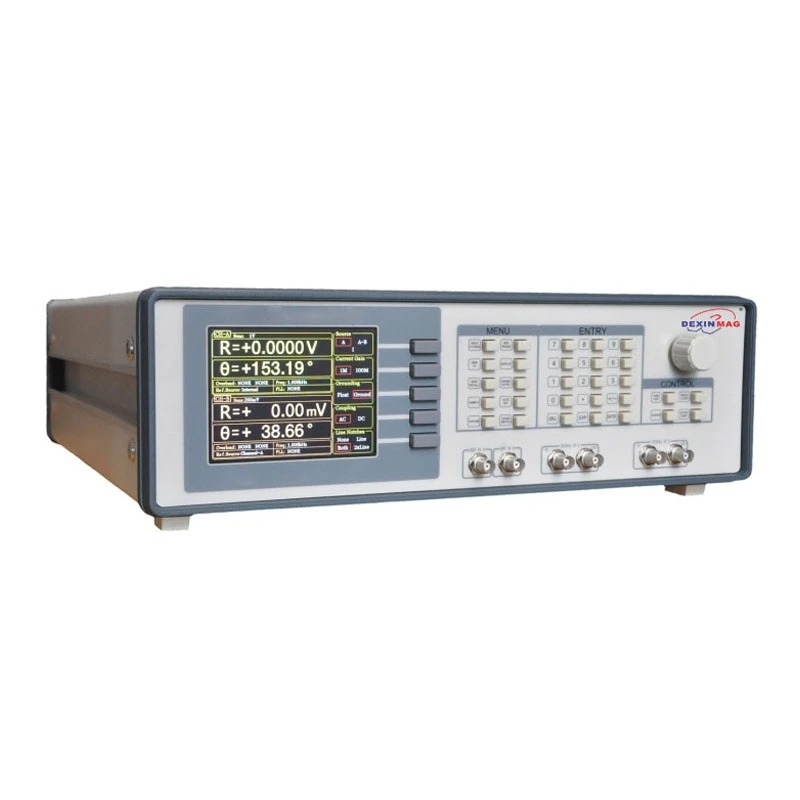

Amplificador de bloqueo de dos canales

Amplificador de bloqueo de dos canales

Medición armónica, digital flexible
Marco configurable para modo de un solo extremo o modo de voltaje dividido Entrada de 10 megaohmios
Impedancia y sensibilidad a voltajes de entrada de escala completa de 1 nanovoltio a 1 voltio.
Alta reserva dinámica, visualización de diversos datos de medición.
Envíeconsulta
Descripción
Canal de entrada



Dos canales de entrada independientes tienen alta sincronicidad y se pueden configurar individualmente como un modo de un solo extremo o un modo de voltaje diferencial Con el preamplificador analógico de bajo ruido, la entrada de señal de DXA-001C se puede cambiar para operar en el modo de voltaje diferencial o de un solo extremo, y el ruido de entrada es de 5 nV/√Hz. La impedancia de entrada es de 10 MΩ y la sensibilidad del voltaje de entrada de escala completa varía de 1 nV a 1 V. Además, DXA-001C también se puede utilizar para mediciones de corriente con ganancias de corriente variables de 10^6 o 10^8 V/A. Dos filtros de línea (50/60 Hz y 100/120 Hz) están diseñados para eliminar la interferencia relacionada con la línea. El amplificador de ganancia programable se proporciona para ajustar la reserva dinámica del sistema de acuerdo con la magnitud de la señal de entrada, de modo que DXA-001C tiene una reserva dinámica inherentemente grande de hasta 100dB. La frecuencia de muestreo de 312,5 KSPS está determinada por un convertidor A/D de precisión de 24- bits y se diseña un filtro específico para evitar el aliasing.



Canal de referencia



Dos canales de referencia independientes pueden funcionar en modo externo o en modo interno. En el modo interno, un oscilador interno preciso y estable genera una onda sinusoidal como referencia interna que se multiplica por la señal de entrada. Esta señal interna no tiene ruido de fase. Con la técnica de cambio de fase digital, la resolución de fase de la señal de referencia es de 0,01 grados. El DXA-001C puede funcionar a cualquier frecuencia fija de 1 mHz a 102 kHz en este modo. En el modo externo, la señal de referencia puede ser una onda sinusoidal, un pulso TTL o una onda cuadrada. El flanco ascendente o descendente de la señal de referencia externa activa el bucle de bloqueo de fase (PLL) para bloquear la señal externa. Según la frecuencia de la señal de referencia, el DXA-001C puede detectar los armónicos de la señal de entrada. La frecuencia máxima de la señal armónica puede alcanzar 32767 veces la frecuencia fundamental, y la frecuencia armónica máxima no puede superar la frecuencia operativa máxima del instrumento en 102 kHz. Además, el DXA-001C tiene un modo de referencia de un solo canal, en el que se bloquean y miden dos canales de entrada independientes utilizando el mismo canal de referencia externo (REF IN A). Este modo puede satisfacer aún más la necesidad de requisitos de sincronización más elevados.



Mostrar



El DXA-001C utiliza una pantalla a color TFT de 5,6 pulgadas y 640×480 píxeles. Los datos medidos por el DXA-001C, como X, Y, R, θ, se almacenan en hasta cuatro trazas. Los valores de las trazas se pueden mostrar como un gráfico de barras o como un gráfico de tiras que muestra los valores de las trazas en función del tiempo.



Amplifier screen



Además, DXA-001C puede mostrar diagramas polares, que muestran fasores compuestos por componentes en fase y en cuadratura de la señal. Todas las pantallas se pueden escalar fácilmente mediante operación manual, y la función de escala automática está disponible para optimizar la pantalla rápidamente. La pantalla se puede configurar como una sola pantalla grande o dos pantallas divididas horizontalmente.

R trace list type



Medición simultánea de múltiples armónicos



En los amplificadores lock-in tradicionales, solo se puede medir la señal de frecuencia fundamental o una determinada señal armónica a la vez, por lo que no puede cumplir con el requisito de medición de múltiples armónicos en algunas ocasiones. Por el contrario, DXA-001C utiliza un marco digital flexible que combina FPGA y ARM, lo que hace que sea factible y eficiente medir 3 componentes armónicos simultáneamente para cada canal de entrada, lo que significa que cada canal de entrada es equivalente a tres amplificadores lock-in tradicionales. Debido a dos canales de entrada independientes en DXA-001C, DXA-001C puede detectar 6 armónicos (2 fundamentales y 4 armónicos) a la vez. La frecuencia máxima de la señal armónica puede alcanzar 32.767 veces la frecuencia fundamental, pero la frecuencia armónica máxima no puede superar la frecuencia operativa máxima del instrumento en 102 kHz.



Operación remota

El DXA{{0}}C utiliza RS-232 y USB 2.0 como interfaces estándar. A través de las interfaces de comunicación, se pueden controlar todas las funciones del instrumento y se pueden leer todos los datos en tiempo real. Mientras tanto, todas las interfaces del DXA-001C están distribuidas en el panel frontal y el panel trasero.



Canal de señal



Modo de entrada de voltaje De un solo extremo o diferencial
Sensibilidad a escala completa 1 nV a 1 V en una secuencia 1-2-5
  1 fA a 1 µA
Entrada actual 106 o 108 V/A
Impedancia
Voltaje 10 MΩ
Actual 1 kΩ a tierra virtual
C.M.R.R >100 dB a 10 kHz, decreciente
Reserva dinámica >120dB
Ganar precisión 0.2% típico, 1% máximo
Ruido de voltaje
  5 nV/√Hz a 997 Hz
Ruido actual
  5 fA/√Hz a 97 Hz
  13 fA/√Hz a 997 Hz
Filtros de línea 50/60 Hz y 100/120 Hz
Toma de tierra

El blindaje BNC se puede conectar a tierra o flotar a través de 10 kΩ a tierra



Canal de referencia



Aporte
Rango de frecuencia 1 mHz a 102 kHz
Entrada de referencia TTL o seno
Impedancia de entrada 1 MΩ
Nivel de referencia cuadrado VIH>3V, VIL<0.5V
Señal de referencia sinusoidal >1 Hz
  >400 mVpp
Fase
Resolución 0.001 grado
Error de fase absoluto <1°
Error de fase relativo <1 mdeg
Ruido de fase
  Ref. interna Sintetizada,<0.0001 deg at1 kHz
  Ref. externa 0.001 grados a 1 kHz (constante de tiempo de 100 ms, 12 dB/oct)
Deriva
  <0.01 deg/℃ below 10 kHz
  <0.1 deg/℃ above 10 kHz
Detección de armónicos 2F, 3F, …nF a 102 kHz (n<32,767)

Tiempo de adquisición
  Ref. interna Adquisición instantánea
  Ref. externa (2 ciclos + 5 ms) o 40 ms, lo que sea mayor



Desmodulador



Estabilidad
Salidas digitales Sin deriva del cero en todos los conjuntos
Mostrar Sin deriva del cero en todos los conjuntos
Salidas analógicas <5 ppm/℃ for all dynamic reserve settings
Rechazo armónico -90 dB
Constantes de tiempo 10 µs a 3 ks (<200 Hz)
  10 µs to 30 s (>(200 Hz)
Filtros sincrónicos Disponible por debajo de 200 Hz (reducción de 18, 24 dB/oct)

Oscilador interno
Frecuencia Rango de 1 mHz a 102 kHz
Exactitud 2 ppm + 10 µHz
Resolución 1 mhz
Distorsión -80 dBc (f<10 kHz),-70 dBc (f>(10 kHz)
Amplitud 0.001 Vrms a 5 Vrms (resolución: 1 mVrms)
Exactitud 1%
Estabilidad 50 ppm/grado
Salidas sinusoidales Señal sinusoidal, impedancia de salida 50 Ω
Salidas TTL Nivel TTL/CMOS de 5 V, impedancia de salida 200 Ω



Mostrar



Pantalla 5,6 pulgadas, 640 × 480 TFT
Formato de pantalla Pantalla simple o doble
Mostrar cantidades Cada pantalla muestra un rastro
  Las trazas se pueden definir como X, Y, R, θ
Tipos de visualización Forma numérica, gráfico de barras, diagrama polar y gráfico de tiras



Entradas y salidas AUX



Salidas CH1 y CH2
Función Salida X, Y, R, θ
Tensión de salida ±10 V escala completa
  Corriente de salida máxima de 30 mA
Frecuencia de actualización 312,5 kHz
Entradas AUX
Función Entradas de 4 canales
Amplitud Relación de resolución de ±10 V, 1 mV
Impedancia 1 MΩ
Salidas AUX
Función 4 salidas de canal
Amplitud Relación de resolución de ±10 V, 1 mV
Corriente de accionamiento ±25 mA máx.
Entrada de disparador
Función El disparador externo TTL se utiliza para el almacenamiento de datos
Salida del monitor
Función Salida analógica de un amplificador de señal
Corriente de accionamiento ±40 mA máx.



Interfaces



Interfaces



Interfaz RS-232 a USB,

Interfaz IEEE-488 (opcional).



General



Requerimientos de energía
Voltaje 220 ~ 240 V CA
  100~120 V CA (opcional)
Frecuencia 50/60 Hz
Fuerza 30 W
Rechazo de fuente de alimentación 70 dB a 1 MHz
Peso 11 kilogramos
Dimensiones
Ancho 448 milímetros
Profundidad 513 milímetros

Altura
Con los pies 148 milímetros



Entregar, enviar y servir



Ofrecemos servicios de envío por mar, aire y entrega exprés. Nuestros servicios cubren una variedad de necesidades de envío, lo que garantiza que nuestros clientes puedan elegir la mejor opción para sus requisitos específicos. Nuestro objetivo es cumplir con sus expectativas al brindar entregas rentables y oportunas.

Además de nuestras capacidades de envío, también priorizamos la calidad del servicio al cliente. Nuestro equipo siempre está listo para brindar información oportuna y relevante sobre su envío, asegurándose de mantenerlo informado en cada paso del proceso.



Air transportaion

sea transportation

express transportation



Preguntas más frecuentes



1. ¿Qué es un amplificador lock-in?



Respuesta: Un amplificador lock-in es un instrumento electrónico de precisión que se utiliza para medir y amplificar componentes de frecuencia específicos de una señal. Al sincronizar la fase con la señal de entrada, puede extraer con precisión señales débiles ocultas en un fondo de ruido. Los amplificadores lock-in se utilizan comúnmente en investigaciones experimentales y mediciones precisas en campos como la óptica, la electrónica y el magnetismo.





2. ¿Cómo funciona un amplificador lock-in?



Respuesta: El principio básico de un amplificador lock-in es bloquear de forma sincronizada la fase de la señal que se va a medir con una señal de referencia y, después de filtrarla, amplificarla, etc., generar una señal en la que se ha medido información de amplitud y fase. Este método extrae de forma eficaz las señales débiles, suprime el ruido de fondo y mejora la sensibilidad y la precisión de la medición.





3. ¿Cuáles son las áreas de aplicación de los amplificadores lock-in?



Respuesta: Los amplificadores lock-in se utilizan ampliamente en la investigación científica, la producción industrial y los campos de instrumentación de precisión. En experimentos ópticos, los amplificadores lock-in se utilizan para medir la interferencia óptica, la dispersión óptica y otros fenómenos; en el campo de la electrónica, se utilizan para detectar señales débiles e interferencias de ruido; en el campo biomédico, se utilizan para el control y la monitorización de dispositivos de tratamiento, etc. En general, los amplificadores lock-in desempeñan un papel importante en la mejora de la precisión de la medición de señales y la supresión de ruido.
